Este gráfico presenta las características de compresión de una señal telefónica de entrada cuando es comprimida usando la Ley-A tal como es descrita en la Recomendación G.711 de la Unión Internacional de Telecomunicaciones. Esta Ley es descrita por la siguiente ecuación: f(x)=sign(x)*\begin{cases} \displaystyle \frac{A\left |{x}\right |}{1+ln(A)} &\text{si} \, \displaystyle\left |{x}\right | < \frac{1}{A} \\ \\ \displaystyle \frac{1+ln(A\left |{x}\right |)}{1+ln(A)}&\text{si} \, \displaystyle \frac{1}{A} \leq\left |{x}\right |\leq 1 \end{cases}

Este ejemplo representa un oscilador de desplazamiento de fase realizado con un transistor JFET Canal-N, dos resistencias y una red de re-alimentación constituida por tres resistencias y tres condensadores idénticos. El condensador CS se utiliza para una configuración de drenaje común y CO permite desacoplar la salida de la red de re-alimentación. Esta red es destacada en un recuadro coloreado de fondo, que se genera usando la biblioteca de TiKZ "backgrounds" Notaciones: Vo = tensión de salida. VDD= polarización positiva en el terminal de drenaje. Todos los componentes eléctricos y electrónicos carecen de valores o tipos. Este esquema es una adaptación de la figura que se encuentra en la página http://www.circuitstoday.com/fet-applications.

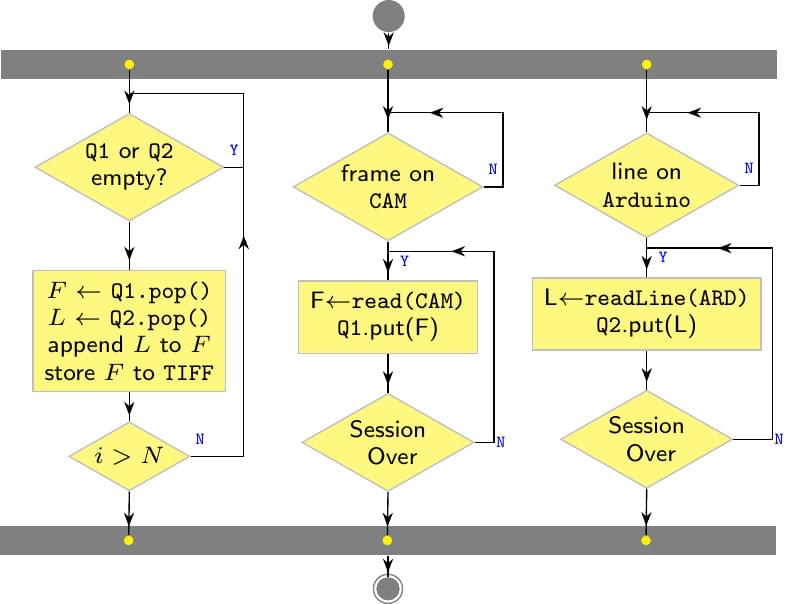

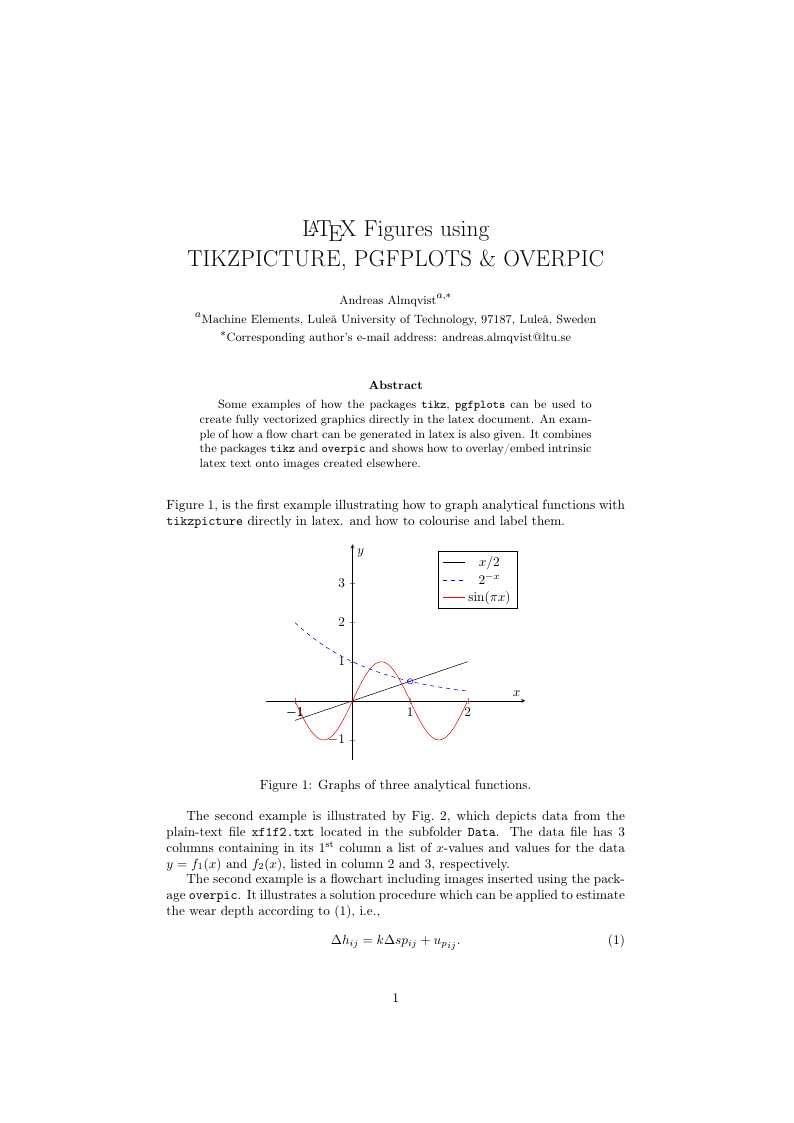

Some examples of how the packages tikz and pgfplots can be used to create fully vectorized graphics directly in the LaTeX document. An example of how a flowchart can be generated in LaTeX is also given. It combines the packages tikz and overpic and shows how to overlay/embed intrinsic LaTeX text onto images created elsewhere.

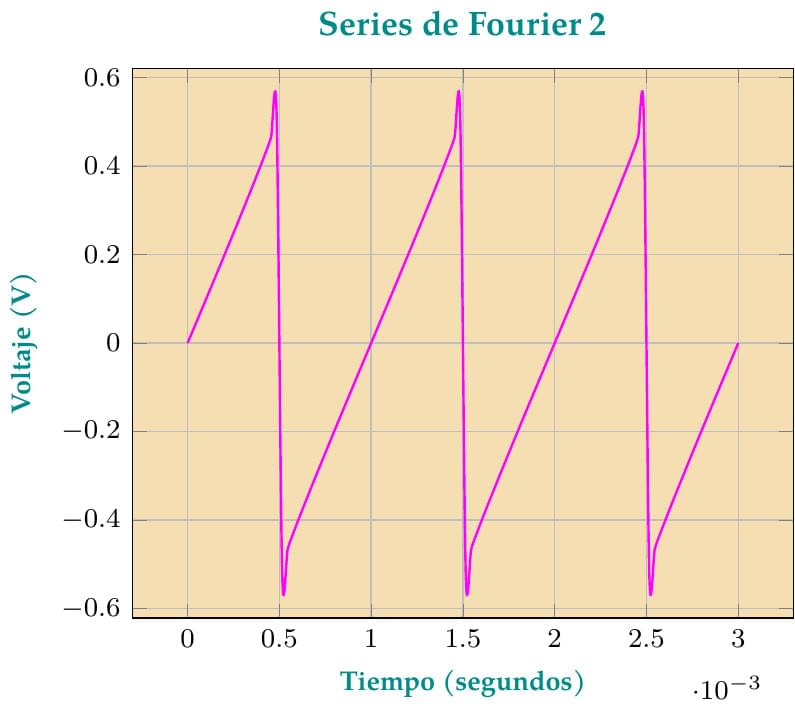

Este gráfico es una mejora, aprovechando el uso de GNUPLOT, de la primera versión que fue publicada por Overleaf. En este caso, la onda de "diente de sierra" es definida según lo indicado en el texto "Mathematical Handbook of Formulas and Tables" de la serie "Schaum's Outlines", de la editorial McGraw Hill, Quinta Edición, página 145. Para mayor precisión, son sumados los 100 primeros términos de la Serie de Fourier, lo cual no afecta grandemente el tiempo de compilación en los servidores de Overleaf.

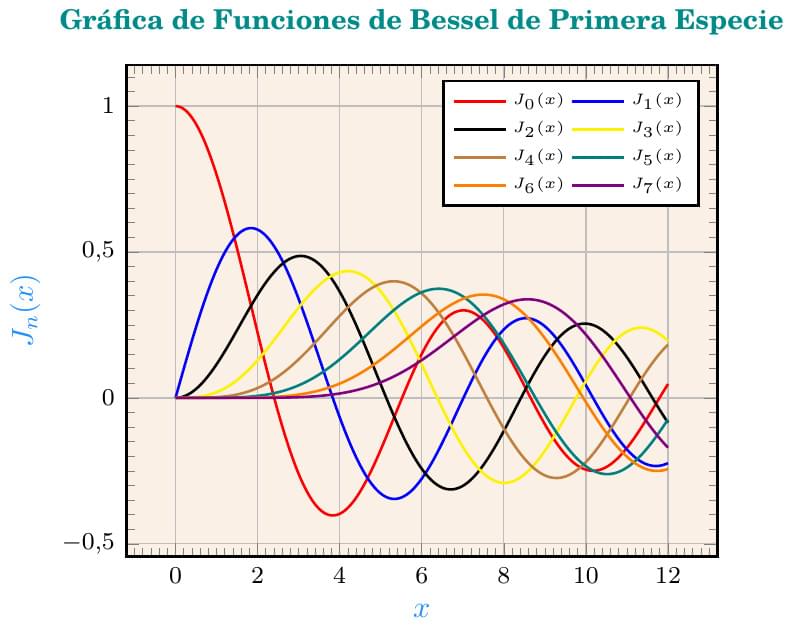

Este gráfico representa a las funciones de Bessel de primera especie, de las cuales fue publicada una primera versión por Overleaf con la diferencia de que, en lugar de usar el paquete GNUPLOTTEX, se usa el paquete PGFPLOTS con el software GNUPLOT, instalado en Overleaf.com, para calcular el trazado de ésta (y muchas otras curvas). Aunque PGFPLOTS es un paquete que produce gráficos de alta calidad, carece de rutinas breves y poderosas para el cálculo y graficación de funciones a partir de sumatorias, como sí tienen otros paquetes (como PSTRICK y GNUPLOT) , por lo que se usa la orden \addplot+[opciones_adicionales] gnuplot [raw gnuplot]{<órdenes de gnuplot>}, para indicar el dominio en el eje horizontal, la cantidad de muestras, la definición de la función de Bessel y la graficación (plot) de las 8 funciones en sus 50 primeros términos, variando solo el tamaño de "n" que determina el número de funciones a graficar. El gráfico presenta los valores "x" contra los valores de \(J_n(x)\) que representan a las funciones de Bessel de primera especie, trazado directamente sobre la cuadrícula dibujada mediante las rutinas de PGFPLOTS. En cada orden \addplot se define la n-ésima función de Bessel y se calcula la curva para cada valor particular de "n".

This is my CV as an example for those interested. Comments on the coding used is very welcomed.

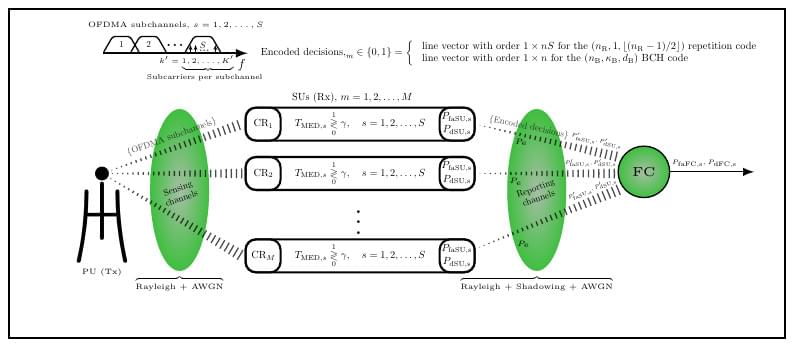

Centralized decision fusion CSS of OFDMA subchannels

Aula sobre Gráficos no LaTeX ministrada pelo professor Egmon Pereira a alunos do primeiro período de Eng. da Computação do Cefet-MG Unidade de Timóteo.

This example demonstrates how the chemnum package can be used to automatically number compounds in reaction schemes created with ChemDraw (saved as .eps files). While the chemstyle/chemscheme package can also be used, its author recommends the use of chemnum as it's deemed to be clearer. Ideally, the ChemDraw-generated .eps files should contain "TMP1", "TMP2" etc as temporary markers, which will then be replaced with automatically incrementing compound counters using the \replacecmpd command. Set your Overleaf project's compiler to be LaTeX (required for .eps images) when using this method.
